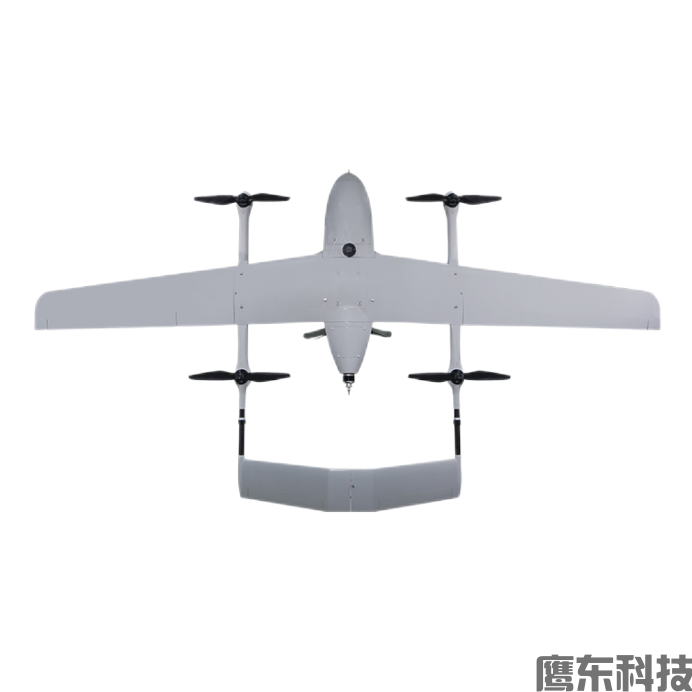

EE-MWB23无人机采用碳纤维复合材料与高强度铝合金结构，具备优良的强度和刚度，机体重量极轻；整个机身拥有流线外形，气动布局合理，气动性能优越。无人机整体结构密封性好，具有良好的防雨淋功能，能够在中雨下正常起飞。整体采用优化设计，抗电磁干扰能力强，可在复杂电磁环境下稳定飞行。
EE-MWB23复合翼无人机的机体和机臂均采用快拆结构，便于机臂快速拆装和机体快速展开，方便携带和作业。机臂采用等强度设计，有很高的刚性和强度。
EE-MWB23侦查无人机搭载三光吊舱、AI计算单元、探照灯、喊话器，可昼夜对指定区域进行侦查搜索，测算指定目标经纬度坐标；通过喊话器，对现场进行宣讲指挥。
EE-MWB23无人机采用与宽带自组网基站兼容的自组网通信模组做数据链路，在现场与宽带自组网基站自动形成一个网络，无人机视频可直接回传到指挥平台，同时，无人机自动作为中继节点，将现场的其他视频设备连接到指挥平台上；采用全电池驱动，维护简单。
项目 | 技术指标 | ||
无人机平台 | |||
无人机类型 | 垂直起降固定翼无人机 | ||
动力类型 | 电池 | ||
翼展 | 3200mm | ||
机身长度 | 1600mm | ||
最大起飞重量 | 23kg | ||
载荷 | 三光吊舱、AI计算单元、探照灯、喊话器 | ||
定位模式 | GPS/BD卫星定位 | ||
定位精度 | 垂直±0.5m，水平±2m | ||
最大上升速度 | 4m/s | ||
最大下降速度 | 2m/s | ||
最大水平飞行速度 | 100km/h (无风环境) | ||
最大巡航速度 | 70-90km/h (无风环境) | ||
最大飞行海拔高度 | 4000m | ||
相对飞行高度 | 大于300米 | ||
最大控制半径 | 大于20km | ||
续航时间 | 不小于150min | ||
抗风等级 | 5级 | ||
电池电压 | 12S | ||
电池容量 | 55000 mAH | ||
可供负载使用功率 | ≥100W | ||
飞行和任务信息记录时间 | ≥5小时 | ||
MTBF | ≥100小时 | ||
宽带视频传输链路 | |||
传输距离 | 大于15km | ||
工作频段 | 470～790 MHz | ||
带宽 | 20MHz | ||
最大传输速率 | 90Mbps | ||
输出功率 | 4W+4W 2x2 MIMO | ||
组网方式 | 点对点/点对多点/mesh | ||
接口 | LAN | ||
探照灯 | |||
功率 | 150W | ||
灯芯 | 欧司朗LED芯片 | ||
照射距离 | 50米 | ||
照射面积 | 150平米 | ||
喊话器 | |||
喇叭功率 | 100W | ||
声压 | 150dB | ||
喊话距离 | 500米 | ||
三光吊舱 | |||
可见光相机 | 图像传感器 | 1/2.8-typeExmor R CMOS | |
镜头 | 30倍，f=4.3mm - 129mm, F1.6 - F4.7 | ||
图像分辨率 | Full HD 1080p (1920 x 1080) | ||
最小照度 | Colour: 0.01 lx(F1.6, AGC on, 1/30 s) | ||
数字变倍 | 12x (总变倍数360) | ||
去雾 | 标配 | ||
有效像素 | 213万 | ||
信号制式 | 1080p/59.94, 1080p/50, 1080p/60, 1080p/30, 1080p/29.97, 1080p/25 | ||
信噪比 | 大于50dB | ||
快门速度 | 1/1s to 1/10,000s, 22steps | ||
同步系统 | 内同步 | ||
曝光控制 | 自动，手动，快门优先，光圈优先 | ||
背光补偿 | 标配 | ||
白平衡 | 自动，ATW,室内，室外，手动，室外自动 | ||
聚焦 | 自动，手动 | ||
水平视角 | 63.7°~ 2.3° | ||
红外热成像仪 | 工作制式 | 非制冷长波（8um-14um） | |
焦距 | 35mm | ||
探测器分辨率 | 640x480 | ||
像元大小 | 17um | ||
调焦方式 | 无热化免调焦 | ||
发射率校正 | 发射率0.01-1可调 | ||
热灵敏度 | ≤50mk（@25℃） | ||
最小可分别温差 | ≤650mk | ||
图像增强 | 自动调焦图像亮度和对比度 | ||
调色板 | 黑热、白热、伪彩 | ||
电子变焦 | 1x,2x,3x,4x | ||
测温 | 最高温，最低温，现场中心温度 | ||
数据刷新率 | 25Hz | ||
输出延迟 | 小于3ms | ||
跟踪速度 | ±32像素/场 | ||
目标记忆时间 | 4s | ||
目标尺寸 | 32x32 - 128x128像素 | ||
目标 | 人体（1.8x0.5m） | 探测距离：735m；识别距离：184m 验证距离：92m | |
车辆（1.8x4.2m） | 探测距离：2255m；识别距离：564m 验证距离：282m | ||
激光测距 | 激光波长 | 1550nm | |
光学孔径 | 13mm | ||
测距能力 | 3000m （目标大小：目标表面大于激光光斑面积；反射率 60%；测准率：90%；能见度10公里，环境温度20摄氏度，大气压强1013 mbar的典型值) | ||
车辆目标距离 | 2300m （目标大小2.3x2.3米，发射率30%的典型值，其它同上） | ||
人眼安全 | Class I | ||
精度（典型值1σ） | ±0.75m | ||
精度（恶劣情况下） | ±2.0m | ||
测距频率 | 2Hz | ||
多目标测距 | 最多可返回三个目标测距值 | ||
目标分辨率 （典型值） | 30m | ||
环境信息 | |||
防护等级 | IP54 (可防小到中雨) | ||
工作湿度 | 5% ~ 95% RH | ||
工作温度 | -10℃ ~ +55℃ | ||
存储湿度 | 5% ~ 95% RH | ||
存储温度 | -10℃ ~ +60℃ | ||
